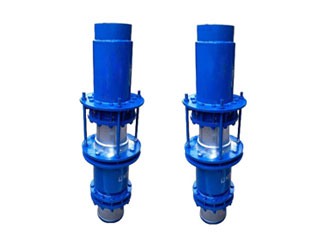

直流介質無推力補償器

產品介紹: ZTWB直流介質無推力補償器:由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓構成。ZTWB直流介質無推力補償器的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過于集中,介質...

撥打熱線立享優惠

152-3835-6112

產品介紹


ZTWB直流介質無推力補償器:由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓構成。ZTWB直流介質無推力補償器的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過于集中,介質阻力大等弊端。

產品優勢

將高溫堵漏劑工作原理應用在補償器上,將直流式無推力補償器改制成注油式直流介質無推力補償器,解決了補償器長期工作出現微小的滲漏問題。ZTWB型系列注油式直流介質無推力補償器,可廣泛適用于化工、石油、熱電、冶金,城市集中供熱采暖等管網中,地溝和高空架設的管道。同時,便于管路設計,便于安裝施工,且節省大批資金(僅固定支架一項費用節60﹪以上)。目前,ZTWB型系列注油式直流介質無推力補償器,經用戶使用證明,其優越性已被初步證明,優越于其它同類產品。


產品特點

它利用流體力學中的帕斯卡理論,在設計結構上巧妙的利用一個密環形汽室,這個汽室內分別有兩個環形受壓面,一個是固定的汽室內端面,另一個是密閉在汽室內的伸縮管肩部環形面,隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等,補償器工作時,在介質壓力的作用下,環形面上的壓力和伸縮管橫截面積的壓力是相等,而方向相反,因此兩壓力相互抵消。所選用的密封填料都是柔性石墨,所采用的級別分別為核級、工業精密級。補償器填料內增加了一些抗氧化劑成份達到延緩填料氧化的時間,從而使ZTWB直流介質無推力補償器比普通補償器密封性能得到很大的提高。

技術參數

公稱直徑Nominal Diameter 伸縮量Compensation △Lmax 外徑External Diameter D GSXW型
很大直徑Max Diameter D 安裝長度Installation Length
25 150 32 116 1250
32 150 28 124 1250
40 150 45 136 1250
50 200 57 150 1420
65 200 73 172 1420
70 200 76 178 1420
80 200 89 194 1420
100 250 108 24 1550
125 250 133 274 1580
150 250 159 310 1580
200 250 219 390 1650
250 300 273 466 1910
300 300 325 558 1910
350 300 377 628 1920
400 350 426 708 2090
500 400 530 856 2410
600 400 630 996 2420
700 400 720 134 2420
800 450 820 1282 2630
900 450 920 1415 2630
1000 450 1020 1560 2650
